Nền đất yếu, đất bùn hoặc lớp đất có khả năng chịu tải thấp là một trong những nguyên nhân khiến công trình dễ lún, biến dạng và phát sinh chi phí xử lý móng. Nếu chỉ đắp thêm vật liệu mà không đánh giá đúng địa chất, tình trạng lún có thể tiếp tục xảy ra sau khi công trình đưa vào sử dụng. Trong nhiều điều kiện phù hợp, cọc cát là giải pháp cải tạo nền đáng cân nhắc nhờ khả năng tăng khả năng chịu tải, hỗ trợ thoát nước và cải thiện đặc tính của đất nền. Tuy nhiên, hiệu quả không nằm ở việc cứ đưa cát xuống đất là xong mà phụ thuộc rất lớn vào khảo sát địa chất, vật liệu, mật độ bố trí và cách kiểm soát chất lượng trong quá trình thực hiện.
Cọc cát là gì? Nguyên lý gia cố nền đất yếu
Là phương pháp tạo các cột vật liệu hạt trong nền đất theo vị trí, chiều sâu và mật độ đã được tính toán. Tùy công nghệ áp dụng, cát xây dựng được đưa vào lỗ tạo trước hoặc được nạp xuống trong quá trình rút ống, sau đó được làm chặt theo yêu cầu thiết kế.
TCVN 11820-4-2:2020 về cải tạo đất trong công trình cảng biển có ghi rõ cọc cát đầm chặt (SCP) là cột tiết diện tròn được tạo bằng vật liệu hạt đầm chặt có tính thấm cao. Được ứng dụng vào các phương pháp như tăng sức chịu tải và ổn định, giảm lún, cải thiện điều kiện áp lực đất và giảm nguy cơ hóa lỏng trong những trường hợp phù hợp.
Cấu tạo và nguyên lý làm việc của cọc cát
Một cột hoàn chỉnh về cơ bản gồm vật liệu hạt (cát) được đưa xuống theo chiều sâu thiết kế, vùng đất xung quanh chịu tác động của quá trình tạo cột và phần đầu liên kết với lớp đệm phía trên. Cấu tạo cụ thể thay đổi theo loại đất, thiết bị và phương án thiết kế. Về nguyên lý, cần nhìn đồng thời nhiều cơ chế. Với đất dính yếu, vật liệu có tính thấm tốt có thể tạo đường thoát nước theo phương đứng, hỗ trợ quá trình tiêu tán áp lực nước lỗ rỗng và cố kết của đất xung quanh. Đồng thời, việc đưa một thể tích vật liệu hạt vào nền làm thay đổi trạng thái ứng suất và hình thành nền hỗn hợp có đặc tính khác nền nguyên trạng.
Khi nào nên và không nên xử lý nền đất yếu bằng cọc cát?
Xử lý nền đất yếu bằng cọc cát phù hợp khi kết quả khảo sát và tính toán cho thấy việc hình thành hệ cột vật liệu hạt có thể cải thiện sức chịu tải, độ ổn định hoặc điều kiện biến dạng của nền đến mức công trình yêu cầu. Phương án thường được cân nhắc đối với nền đất mềm hoặc nền rời cần cải thiện, nhưng phạm vi ứng dụng cụ thể phải dựa trên địa tầng thực tế.
Ngược lại, không nên chọn giải pháp chỉ vì thấy công trình lân cận từng sử dụng. Nếu lớp yếu quá sâu, điều kiện mặt bằng hạn chế, công trình lân cận nhạy cảm với rung chấn hoặc chuyển vị, nguồn vật liệu không đáp ứng yêu cầu hay hiệu quả kinh tế không tốt so với phương án khác thì cần tính lại.
Yêu cầu kỹ thuật khi thiết kế và thi công cọc cát
Nên sử dụng loại cát nào để thi công?
Vật liệu ưu tiên cát bê tông phải có thành phần hạt phù hợp, sạch, khả năng thoát nước tốt và đáp ứng chỉ tiêu được hồ sơ thiết kế quy định. Cát san lấp lẫn nhiều bùn, sét hoặc tạp chất là lựa chọn cần đặc biệt thận trọng vì thành phần hạt mịn có thể ảnh hưởng khả năng thoát nước cũng như hiệu quả làm việc của cột.
Ở công trường, đừng đánh giá vật liệu chỉ bằng mắt. Cát nhìn vàng, đẹp và khô chưa đồng nghĩa với việc phù hợp. Khi khối lượng lớn, nên lấy mẫu đại diện và thí nghiệm các chỉ tiêu mà thiết kế yêu cầu. Nguồn cung cũng phải ổn định, bởi đổi mỏ giữa quá trình làm hàng nghìn mét cột có thể khiến đặc tính vật liệu thay đổi.
Đường kính, chiều sâu và khoảng cách giữa các cọc cát
Không tồn tại một bộ đường kính, chiều sâu và khoảng cách cố định có thể dùng cho mọi dự án. Các thông số phải được xác định thông qua tính toán dựa trên địa chất, tải trọng, tỷ lệ thay thế diện tích, mục tiêu cải tạo và công nghệ thi công.
Khoảng cách cũng tương tự. Bố trí quá thưa có thể không tạo được mức cải thiện yêu cầu, trong khi quá dày làm chi phí tăng và có thể gây xáo trộn nền lớn hơn trong giai đoạn thi công.
Cách bố trí theo điều kiện nền và tải trọng công trình
Mạng lưới cột có thể được bố trí theo dạng ô vuông, tam giác hoặc cấu hình phù hợp với hình dạng vùng chịu tải. Việc chọn sơ đồ không phải vấn đề thẩm mỹ trên bản vẽ mà nhằm tạo mức cải thiện cần thiết trong phạm vi nền chịu ảnh hưởng của công trình.
Với khu vực chịu tải lớn, mép nền, khu vực chuyển tiếp tải trọng hoặc địa tầng biến đổi, mật độ bố trí có thể cần được xem xét riêng. Không nên mặc định toàn bộ mặt bằng đều sử dụng một mật độ nếu kết quả khảo sát cho thấy điều kiện nền thay đổi đáng kể.
Tiêu chuẩn thi công và yêu cầu nghiệm thu
Khi xác định tiêu chuẩn thi công cọc cát, phải căn cứ đúng loại công trình, hồ sơ thiết kế, chỉ dẫn kỹ thuật dự án và hệ thống tiêu chuẩn được viện dẫn trong hồ sơ. Không nên lấy một tiêu chuẩn chuyên ngành rồi mặc định áp dụng nguyên trạng cho mọi dự án dân dụng, công nghiệp hay giao thông.
TCVN 9361:2012 về công tác nền móng được áp dụng cho thi công, nghiệm thu công tác xây dựng nền và móng của các loại nhà và công trình.
Bên cạnh đó, TCVN 4447:2012 đang còn liên quan với công tác đất và quy định rằng các công trình thuộc lĩnh vực chuyên ngành còn phải tuân theo quy định chuyên ngành tương ứng. Riêng TCVN 11820-4-2:2020 có nội dung cụ thể về phương pháp SCP trong cải tạo đất cho công trình cảng biển.

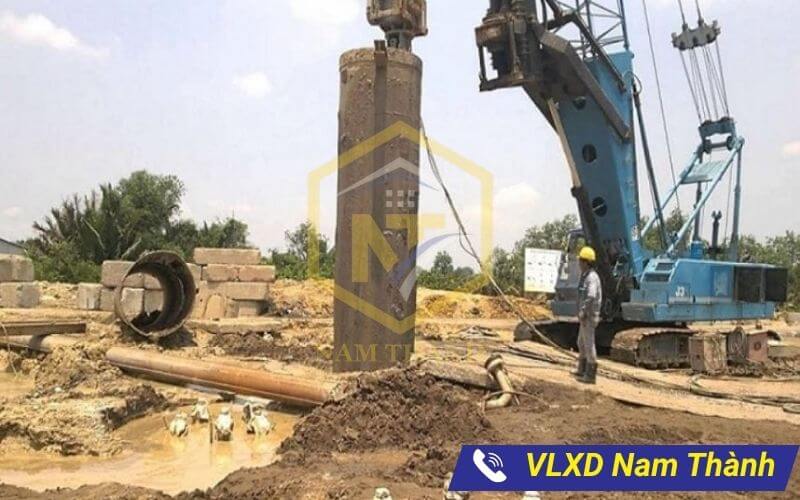

Quy trình thi công cọc cát xử lý nền đất yếu
Bước 1: Khảo sát địa chất và xác định phạm vi xử lý
Hồ sơ khảo sát cần làm rõ sự phân bố các lớp đất, chiều dày lớp yếu, mực nước dưới đất và các chỉ tiêu cơ lý cần thiết cho tính toán. Phải đọc mặt cắt địa chất theo không gian chứ không nhìn một hố khoan rồi đại diện cho cả mặt bằng rộng. Ở những khu vực san lấp cũ, ao hồ hoặc nền bồi tích, chiều dày lớp bùn có thể thay đổi rất nhanh.
Từ kết quả khảo sát và tải trọng công trình, kỹ sư mới xác định phạm vi, chiều sâu cải tạo và chỉ tiêu cần đạt sau xử lý. Nếu đầu vào khảo sát thiếu thì những bước phía sau dù làm đẹp đến đâu vẫn tiềm ẩn rủi ro.
Bước 2: Định vị tim cọc và chuẩn bị mặt bằng thi công
Mặt bằng phải đủ ổn định để thiết bị di chuyển, đứng máy và thao tác an toàn. Các chướng ngại, đường điện, đường ống ngầm và hệ thống thoát nước tạm cần được xử lý hoặc đánh dấu rõ trước khi triển khai. Tim được chuyển từ hệ mốc trắc địa ra hiện trường theo tọa độ thiết kế. Nhà thầu nên chia mặt bằng thành từng phân khu và kiểm tra chéo trước khi làm.
Khi máy móc hoạt động liên tục, cọc mốc phụ rất dễ bị mất hoặc xô lệch nên mốc khống chế phải được bảo vệ riêng.
Bước 3: Tạo lỗ cọc đến chiều sâu thiết kế
Thiết bị tạo lỗ được đưa đúng tim, kiểm tra độ thẳng đứng rồi tiến xuống theo biện pháp đã phê duyệt. Trong giai đoạn này phải theo dõi chiều sâu thực tế và biểu hiện bất thường của nền. Nếu gặp lớp đất cứng cục bộ, vật cản hoặc chiều sâu thực tế khác dự kiến, đội thi công không nên tự ý dừng. Cần ghi nhận hiện trường và báo bộ phận kỹ thuật để xác định nguyên nhân.
Bước 4: Đổ cát và đầm chặt cọc theo từng lớp
Cát được nạp theo chu kỳ phù hợp với thiết bị và biện pháp, sau đó làm chặt theo từng đoạn thay vì đổ toàn bộ rồi mới xử lý. Với cọc cát đầm, cần kiểm soát lượng cát nạp, chiều dài mỗi chu kỳ, quá trình rút thiết bị và thông số vận hành liên quan. Nếu nạp thiếu, cột có thể bị thắt hoặc gián đoạn; nếu thao tác không đúng trình tự, vật liệu có thể không hình thành tiết diện như thiết kế.
Cọc cát đầm vì thế đòi hỏi nhật ký thi công chi tiết hơn cách hiểu đơn giản “đủ mét dài là đạt”. Khối lượng vật liệu thực tế trên mỗi mét dài còn là dữ liệu hữu ích để phát hiện vị trí bất thường.
Bước 5: Hoàn thiện đầu cọc và xử lý lớp đệm cát
Sau khi hoàn thành đến cao độ quy định, phần đầu được xử lý theo thiết kế để làm việc tốt với lớp đệm phía trên. Lớp đệm giúp phân phối tải và tạo mặt bằng làm việc cho các hạng mục tiếp theo; trong một số phương án, nó còn tham gia hệ thống thoát nước của nền cải tạo.
Bước 6: Kiểm tra, nghiệm thu sau thi công cọc cát
Nghiệm thu không nên chỉ dựa vào việc nhìn mặt bằng đã san phẳng. Cần tổng hợp hồ sơ định vị, nhật ký từng cột, chiều sâu thực hiện, lượng cát sử dụng, thông số máy và kết quả thí nghiệm hoặc kiểm tra được thiết kế yêu cầu. Tùy dự án, việc đánh giá nền sau cải tạo có thể cần các phương pháp khảo sát hiện trường phù hợp để so sánh với chỉ tiêu thiết kế. Quan trọng nhất là phải xác định tiêu chí chấp nhận trước khi làm đại trà.
Những lỗi thường gặp khi thi công cọc cát và cách xử lý
Cọc cát không đạt độ chặt hoặc bị đứt đoạn
Nguyên nhân thường liên quan đến vật liệu nạp không đều, chu kỳ rút thiết bị quá dài, thao tác làm chặt không phù hợp hoặc đất xung quanh sập vào vùng tạo cột. Khi đó, cột có thể bị thắt tiết diện hoặc xuất hiện đoạn có trạng thái khác thiết kế.
Khi xác định có vị trí không đạt, phương án bổ sung hay xử lý lại phải do bộ phận thiết kế đánh giá. Không nên tự ý đóng thêm một cột sát bên vì việc này làm thay đổi mật độ, trạng thái ứng suất và có thể tác động đến các vị trí đã hoàn thành.
Cọc bị lệch vị trí, sai chiều sâu hoặc khoảng cách thiết kế
Sai tim thường xuất phát từ định vị ban đầu, mất mốc hoặc thiết bị dịch chuyển khi bắt đầu thao tác. Sai chiều sâu có thể do đọc nhầm cao độ, gặp vật cản hoặc kiểm soát hành trình thiết bị không chính xác.
Cách phòng ngừa hiệu quả là nghiệm thu tim theo lô nhỏ, kiểm tra cao độ đầu vào và lưu tọa độ hoàn công. Đối với mặt bằng lớn, nên có mốc khống chế độc lập để định kỳ kiểm tra lại thay vì chuyền tim liên tục từ cột trước sang cột sau.
Chọn cát không phù hợp làm giảm hiệu quả gia cố nền
Cát chứa quá nhiều hạt mịn hoặc lẫn tạp chất có thể làm thay đổi đặc tính thoát nước và trạng thái của vật liệu sau khi đưa xuống nền. Khi đặt hàng, nhà thầu nên thống nhất nguồn, yêu cầu chất lượng và phương án lấy mẫu trước. Nếu đổi nguồn trong quá trình cung cấp thì phải đánh giá lại vật liệu theo yêu cầu dự án.
Ưu nhược điểm và kinh nghiệm áp dụng cọc cát ngoài thực tế
Ưu điểm khi xử lý nền đất yếu
Khi điều kiện phù hợp, giải pháp cọc cát có thể đồng thời cải thiện khả năng chịu tải, ổn định và biến dạng của nền. Cát bê tông còn có tính thấm cao, tạo lợi thế trong những phương án cần hỗ trợ thoát nước và cố kết.
Về kinh tế, cần tính theo tổng chi phí xử lý trên một đơn vị diện tích nền đạt yêu cầu chứ không nên chỉ nhìn đơn giá một mét dài. Mật độ cột, chiều sâu, hao hụt, huy động thiết bị, thời gian thi công và kiểm tra chất lượng đều ảnh hưởng giá cuối cùng.
Hạn chế cần biết trước khi thi công
Cọc cát phụ thuộc khá lớn vào điều kiện địa chất và thiết bị. Quá trình đưa vật liệu và làm chặt có thể gây xáo trộn, chuyển vị hoặc ảnh hưởng đến đất xung quanh, do đó khu vực có công trình hiện hữu nhạy cảm cần được đánh giá kỹ.
TCVN 11820-4-2:2020 lưu ý việc thi công nhiều cột trong đất sét có thể gây trồi đất và chuyển vị ngang.
Ngoài ra, nếu lớp yếu rất sâu hoặc điều kiện nền phức tạp, phương án có thể mất lợi thế kinh tế so với các công nghệ khác. Vì thế, quyết định cuối cùng nên dựa trên so sánh kỹ thuật – tiến độ – chi phí giữa các giải pháp chứ không chỉ dựa vào giá vật liệu.
Kinh nghiệm chọn cát và kiểm soát chất lượng cọc tại công trường
Với cát, ưu tiên kiểm soát ba việc:
- Đúng nguồn
- Đúng chỉ tiêu và
- Ổn định giữa các chuyến.
Với cột dưới nền, số thứ tự, tọa độ, cao độ, chiều sâu, thời gian, lượng vật liệu và các thông số thi công quan trọng nên được lưu đồng bộ.
Với cọc cát đầm, chất lượng không chỉ nằm ở vật liệu mà còn nằm ở chu kỳ nạp và làm chặt. Do vậy, thay đổi người vận hành, thiết bị hoặc nguồn vật liệu giữa chừng đều cần được quản lý.
VLXD Nam Thành cung cấp cát xây dựng cho cọc cát
VLXD Nam Thành cung cấp các dòng cát xây dựng phục vụ công trình dân dụng, công nghiệp và các hạng mục có yêu cầu vật liệu riêng. Đối với khách hàng cần cát cho cọc cát, việc lựa chọn không nên chỉ dựa vào tên gọi thương mại mà cần căn cứ vào chỉ tiêu vật liệu trong hồ sơ thiết kế và yêu cầu của đơn vị tư vấn.
Bảng giá tham khảo tại VLXD Nam Thành
| Loại cát | Đơn vị tính | Đơn giá (VNĐ) |
|---|---|---|
| Cát bê tông | m³ | 320.000 – 400.000 |
| Cát san lấp | m³ | 200.000 – 280.000 |
| Cát xây tô | m³ | 270.000 – 355.000 |
Đối với xử lý nền đất yếu bằng cọc cát, chi phí vật liệu chỉ là một phần của bài toán. Điều cần ưu tiên vẫn là cát phù hợp với thiết kế, nguồn cung ổn định và kiểm soát chất lượng xuyên suốt quá trình giao nhận. Liên hệ ngay với VLXD Nam Thành qua hotline/zalo: 0901 800 789 để nhận báo giá ngay.
